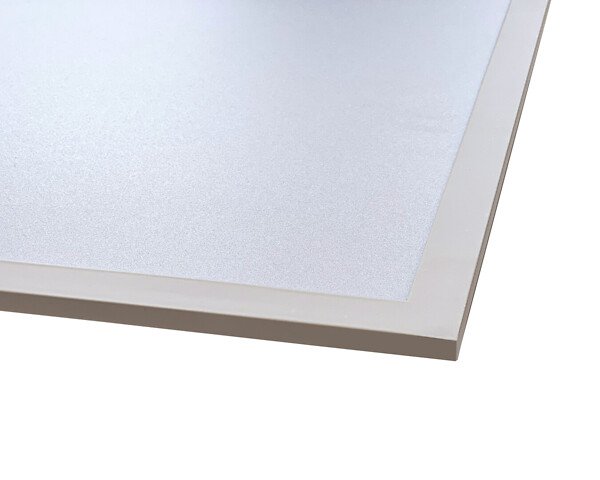

Plano

​Plano är en kostnadseffektiv modularmatur som ger ett jämnt och behagligt ljus. Armaturen har lång livslängd och mångsidiga montagemöjligheter. Användningsområden är entréhallar, kontorslandskap, korridorer och andra offentliga utrymmen. Till armaturen finns monteringstillbehör som täckplåtar för den runda ljusöppningen och tillbehör för ytmontage och infällt montage.

Läs mer

Produktöversikt

Ram av aluminium, stomme av stål, kupa av polystyrene och linser av akryl.

Vit, RAL 9016.

Armaturens skyddsklass III.

Förkopplingsdonets skyddsklass II.

Montering i undertak med T-profil, infälld montering eller ytmontering med tillbehör.

Lämplig för vidarekoppling: on/off och Dali-2 max 5 x 2,5 mm2, Casambi 3 x 2,5 mm2, Dim 3 x 1,5 mm2.

Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

MacAdam 3 SDCM.

IP20.

IK02.

On/off: 28 W 2800 lm / 36 W 3600 lm.

Dim: 32 W 3200 lm.

Dali-2 och Casambi: 28 W 2800 lm / 36 W 3600 lm.

On/off, Dali-2 med tryckknapps (230V), Casambi (Bluetooth mesh), Dim (bakkantsstyrning) och CLO-funktioner.

On/off och Casambi-serierna finns även med 3-meters Europlug-kabel H03VVH2-F 2 x 0,75 mm2.

Dali-2-certifierade styrenheter rekommenderas.

Maximalt antal led driftdon som ska anslutas till en tryckknapps är 60. Längden på kabeln mellan strömbrytaren och armaturen är max. 10 meter.

Omgivningstemperatur 0 … 25 °C.

Livslängd L70B50 100 000 h (Ta25°C).

Livslängd L80B10 60 000 h (Ta25°C).

Livslängd L90B10 35 000 h (Ta25°C).

Strömkällans livslängd 100 000 h.

Tillbehören inkluderar tre ytmonteringsram: vit (4146973), svart (A2PLKI) och grå (A2PLKJ). Takmonteringsram 600 x 600 (4297811), och Monteringssats för dolda listtak (4146933). Finns också täckplattor 600*600 R400 (A2PLZC) och 600*600 R500 (A2PLZA). Ljusflödet från armaturen minskar med ungefär 30% med täckplattor (R500) och med ungefär 50% (R400).

WH = vit, DA2 = Dali-2, CA = Casambi, EU = Euro plug-in, PSO = polystyrene, opal, DIM = phase-cut dimming.

Går att få med måttillverkade anslutningskablar och mångsidiga snabbanslutningskablar efter projektets behov.
