ROUTE S IP66 18W/740 GR

Route Vägarmatur 18W 4000K 2300lm Dim 1-10 V; Dim programmerbar; IP66; IK08; SK I; L70B50 100000h; LED ej utbytbar; CRI>70; SDCM5; Kabel 8m; Avslutning; 5x1.5mm²; Kapsling al; Färg grå; Kupa Glas transparent; C16 max. 36

Route är en vägarmatur med kvalitetsoptik som är avsedd för områdes- och gångvägsbelysning. Armaturen passar även för belysning av gårdar, parkeringsplatser och motionsslingor. Route har en energibesparande och användarvänlig Night dim-funktion, som dimmar armaturen automatiskt nattetid. Serien har ett stort utbud av effektalternativ. Armaturen har lång livslängd. Armaturen monteras direkt på stolpe eller stolparm.

Kod

4508608

E-nr

7727821

  • Three year extended warranty
  • Expert airam 247 support
  • Fast and reliable delivery
Lägg till i favoriter Lägg till i favoriter

Produktöversikt

Stomme av pressgjuten aluminium, kupa av härdat glas.

Kan riktas i 5-graderssteg 0–10 grader.

Grå, RAL 7035.

Skyddsklass I.

IP66.

IK08.

Färgtemperatur 4000 K. CRI > 70 / Ra > 70.

Fast LED 18 W/2300 lm, 27 W/3500 lm, 36 W/4600 lm, 54 W/6900 lm, 81 W/10 300 lm och 107 W/13 650 lm.

MacAdam 5 SDCM.

Dynadimmer 5 steps, 1–10 V, CLO som standard. Nema, Zhaga-förberedd.

Montering på stolpe eller stolparm (48–60 mm). 8 m 3 x 1,5 mm2 gummikabel i armaturen.

Monteringshöjd 3–10 m.

Vindyta: Route S 0,031 m2, Route M 0,043 m2.

Omgivningstemperatur -40 … 55 °C.

Livslängd L70 100 000 h.

Livslängd L80 100 000 h.

Livslängd L90 60 000 h.

Drivdonets livslängd 100 000 h.

Ett brett utbud av kablellängder, optik och sensorer finns tillgängliga på beställning, liksom 1-10V styrning.

Tekniska detaljer

Kod och namn
E-nr
7727821
Airam kod
A5ROUA
GTIN
6435200261588
Generiskt namn
Vägarmatur
Produktlinje
Route
Tekniskt namn
ROUTE S IP66 18W/740 GR
Montering
Monteringsmetod
Topp-/vertikalt montage
Max. antal armaturer per kretsbrytare B16
21
Max. antal armaturer per kretsbrytare C16
36
Typ av kabeldragning
Avslutning
Antal poler
5
Ledararea (mm²)
1,50
Anslutningsbar ledararea (min) (mm²)
1,50
Anslutningsbar ledararea (max) (mm²)
2,50
Typ anslutning
Övrigt
Konstruktion
Ljuskälla
LED ej utbytbar
Med ljuskälla
Ja
Lämplig för antal ljuskällor
1
Lamphållare/sockel
Övrigt
Material hus/kapsling/stomme
Aluminium
Ytskydd
Pulverlackerad
Färg hus/kapsling/stomme
Grå
Material kupa/kåpa
Glas transparent
Solcellsdriven
Nej
Med integrerad solcellspanel
Nej
Inbyggt batteri
Nej
Lämplig för off-grid elsystem
Nej
Drivdon ingår
Ja
Utbytbart drivdon
Ja
Justerbar optik
Nej
Innehåller produkt enligt 2019/2020/EU
Ja
Energieffektivitetsklass ljuskälla (EU 2019/2015)
Krävs ej
Med anslutningskabel
Ja
Kabellängd (m)
8
Lämplig för stolpdiameter från/till (min) (mm)
48
Lämplig för stolpdiameter från/till (max (mm)
60
Typ av anslutning för sensor/kommunikationsmodul
Ingen
Teknisk data
Spänningstyp
AC
Märkspänning från (V)
220
Märkspänning till (V)
240
Märkström (min) (mA)
700
Märkström (max) (mA)
700
Drivdon
LED-drivdon konstantström
Lämplig för lampeffekt (min) (W)
18
Lämplig för lampeffekt (max) (W)
18
Max. systemeffekt (W)
18
Ljusutbyte (lm/W)
130
Effektfaktor
0,90
Dimning och styrning
Dimningsbar
Nej
Dimning DALI-2
Nej
Dimning 0-10 V
Nej
Dimning 1-10 V
Ja
Dimning DALI
Nej
Dimning D4i
Nej
Dimning DMX
Nej
Dimning DSI
Nej
Dimning potentiometer (integrerad)
Nej
Dimning LineSwitch
Nej
Dimning tillverkarspecifik
Nej
Dimning nätspänningsmodulering
Nej
Dimning bakkant (phase cut-off)
Nej
Dimning framkant (phase cut-on)
Nej
Dimning programmerbar
Ja
Dimning RF
Nej
Dimming sinusvåg (Sine Wave Reduction)
Nej
Dimning Zigbee
Nej
Dimmer med tryckknapp
Nej
Dimmerfunktion saknas
Nej
Fjärrkontroll
Ingen
Med radiostyrning
Nej
Konstant ljusflöde (CLO)
Ja
Med ljusregleringsprogramkontroll
Ja
Kompatibel med Apple HomeKit
Nej
Kompatibel med Google Assistant
Nej
Kompatibel med Amazon Alexa
Nej
Med stöd för IFTTT
Nej
Zhaga-D4i certifierad
Nej
Bluetoothstyrd
Nej
Med rörelsesensor
Nej
Med närvaroindikator
Nej
Fotometriska data
Ljusfördelare/spridare
Diffusorlins/-optik/-panel
Färgbeständighet (McAdam ellipse)
SDCM5
Armaturljusflöde (lm)
2300
Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
2300
Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
2300
Ljusfärg
Vit
Färgtemperatur (min) (K)
4000
Färgtemperatur (max) (K)
4000
Livslängd och kapacitet
Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
90
Bibehållet ljusflöde vid genomsnittlig livslängd 100 000 tim (25 °C omgivning)
80
Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
5
Bortfall vid genomsnittlig livslängd 100 000 tim (25 °C omgivning)
10
Nominell livslängd L70/B50 vid 25 °C (h)
100000
Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
-40
Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
55

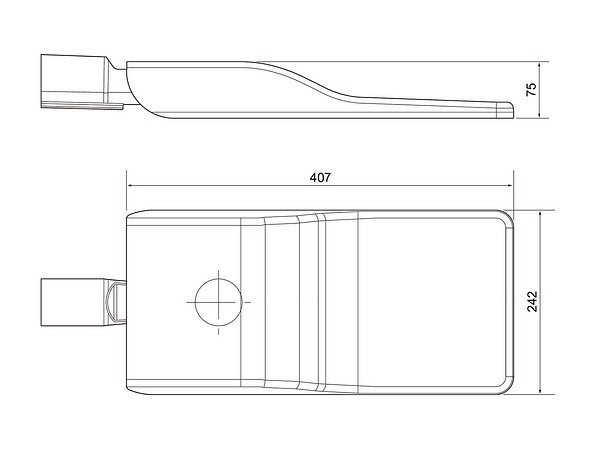

Mått
Bredd (mm)
242
Höjd/djup (mm)
75
Längd (mm)
407
